       Airflow Measuring Probes
                          (AFM-P Series)


      특 징(Features)

          ▣ ±1.0% 의 높은 정확도


          ▣ 공기정류장치(Air Straightener) 불필요

          ▣ 최신형의 타원형 Body 형상


          ▣ 전압 및 정압 센서 일체형


          ▣ 와류 상태에서도 정확한 측정이 가능

          ▣ 설치 및 유지/보수가 용이

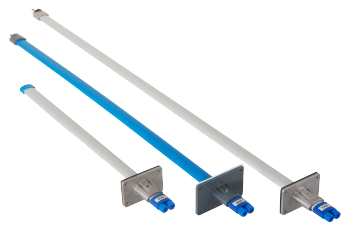

FloSen JFM-P Airflow Probe

AFM - P Series 는 직접 덕트 외부에서 삽입시켜 설치할 수 있는 Probe Insertion Type 의 풍량 측정 장치로 공기정류장치(Air Straightener)가 없이도 빌딩 공조용 및 Process Control 등의 외기, 급기, 환기, 배기 덕트에 설치하여 덕트내의 풍량을 정확하게 측정할 수가 있습니다. Probe 의 구조가 최신형인 유체 역학적 타원형으로 되어 있어 ±1.0%의 높은 정확도로 풍량을 측정할 수가 있으며 17:1 의 광범위한 Turn-down Ratio 를 가지게 되고 공기 저항이 최소화되므로 낮은 풍속 범위에서부터 높은 풍속 범위까지 매우 정확하고 안정적으로 풍량 측정을 할 수가 있습니다. 또한 전압 및 정압 센서가 일체형이어서 기존의 풍량 측정 장치와 달리 Fan Control 시 발생할 수도 있는 Hunting 이 근본적으로 배제됩니다. 특히 외기 덕트에서의 풍량 측정과 같이 측정하기 어려운 용도에서도 다른 풍량 측정 장치와는 달리 Probe 에서의 높은 차압 형성으로 인해 정확하게 측정이 가능합니다.

AFM - P Series 는 공기정류장치(Air Straightener)가 불필요한 Probe Insertion Type이어서 설치 및 유지, 보수가 용이하고 모든 종류의 덕트에 설치가 가능합니다.

AFM - P Series의 Probe 설치 개수 및 측정 센서의 수는 ASHRAE 및 AMCA등의 기준을 충족시키도록 선정되며 현장 여건에 따라 설치 개수와 측정 센서의 수를 증가시킬 수가 있어 어떠한 조건 하에서도 정확하고 안정적으로 덕트내의 평균 풍량을 측정할 수가 있습니다.

Probe의 특징(Probe Design Features)
Circular Square Elliptical
     (원형 Probe)
- 제 1 세대 Pitot Tube
- 4:1 Turndown ratio
- 진공 영향
- Probe 뒤쪽(하류)에 심한 와류 발생
- Probe가 진동하기 쉬워 차압 신호의 증폭, 진동 및 acoustic 문제 발생
- ±1.5% to 3%의 정확도
- High drag coefficient
  (높은 압력 손실)
    (사각형 Probe)
- 제 2 세대 Pitot Tube
- 기류의 흐름을 방해하는 커다란 bluff body로 인해 심한 와류 구역 발생
- 10:1의 Turndown ratio
- 진공 영향
- Highest drag coefficient (가장 높은 압력 손실)
- ±1 %의 정확도
- Vibration and acoustic 문제 발생
    (타원형 Probe)
- 제 3세대 Pitot Tube
- Probe 표면에 붙은 유동경계층
- 저압(정압)측에 박리(separation) 영향이 없음
- 17:1의 Turndown ratio
- 진공 영향 없음
- 매우 높은 반복성
- 와류 발생 없음
- ± 0.75%의 정확도
- Lowest drag coefficient
  (가장 낮은 압력 손실)

      일반 사양(General Specifications)
          ▣ Probe길이 : 200mm ~ 3000mm

          ▣ 풍속 범위 : 1.5m/s ~ 25m/s

          ▣ 정 확 도 : ±1.0%F.S.

          ▣ 반 복 성 : ±0.1%F.S.

          ▣ Turn-down Ratio : 17 : 1
▣ Pressure Loss : 0.004”W.C./3.5mps

▣ Pressure Connection : 1/4” ID Tubing

▣ 사용 온도 범위 : -40 ~ +80℃

▣ Probe 재질 : Anodized Aluminum 또는 PVC
